Mauerkragen
Die Lösung für eine druckwasserdichte Mauerdurchführung von Rohrleitungen
Die Problemstellung
Erdverlegte Rohrleitungen sind in Betonwände oder Schächte einzuführen. In vielen Fällen ist bei solchen Bauvorhaben mit
Die Lösung
Mit dem Mauerkragen "System Frank" aus EPDM können Rohrleitungen druckwasserdicht durch Betonwände, Bodenplatten und Schächte geführt bzw. in diese eingebunden werden. Eine einwandfreie Dichtwirkung von Mauerkragen "System Frank" kann mit allen gängigen Rohrwerkstoffen erreicht werden, sofern die Rohroberfläche im Auflagebereich des Mauerkragens sauber, glatt und porenfrei ist. Gegebenenfalls ist die Rohroberfläche zu glätten.
Einbau
Der Mauerkragen wird von Hand auf das Rohr aufgezogen und mit dem dazugehörigen Spannsystem gemäss Montageanleitung befestigt. Das Montieren des Spannsystems bei Mauerkragen bis d 315 ist mit einem Schraubenzieher möglich. Ab d 355 erfolgt der Einbau mit einem Spannwerkzeug. Mauerkragen "System Frank" sind keine Rohrleitungsfestpunkte. Wir liefern jedoch auch zugfeste Mauerdurchführungen aus PEHD und PP.
Einsatzbereiche
DMauerkragen "System Frank" sind auf die Aussendurchmesser von Kunststoffrohren nach DIN ausgelegt. Sie eignen sich auf Grund ihrer hohen Flexibilität aber auch für die Aussendurchmesser anderer Rohrwerkstoffe.
Vorteile
- Preisgünstige Lösung
- Leichte Montage durch Edelstahl- bzw. Stahlspannbänder
- Für verschiedene Rohrwerkstoffe geeignet
- Wasserdicht bis 60 m Wassersäule von d32 bis d315
- Ab d355 wasserdicht bis 10 m Wassersäule
- Montage in Decken,Böden und Wänden möglich
- Gute chemische Beständigkeit gegenüber Säuren und Laugen
- Langjährige Erfahrung aus über 400'000 Anwendungen

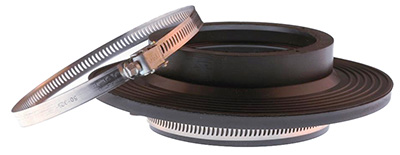

Mauerkragen-Montageset (d 20 bis d 315)
Abdichtwirkung bis 100 m Wassersäule
Weitere Infos als PDF.

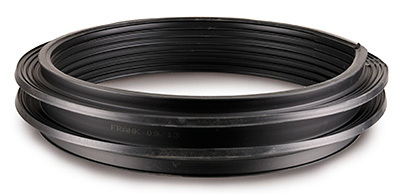

Mauerkragen (ab d 355)
Abdichtwirkung bis 80 m Wassersäule
Weitere Infos als PDF.
